变压器油采样方法科普

2020-06-19 19:47:09

一、采取准备工作
（1）采取油样工作必须由受过专门训练有这方面经验的专业人员进行，应在天气干燥时进行。
（2）油样瓶为500~1000ml具有磨口塞的玻璃瓶，事先经过洗净和烘干（用蒸馏水洗净）

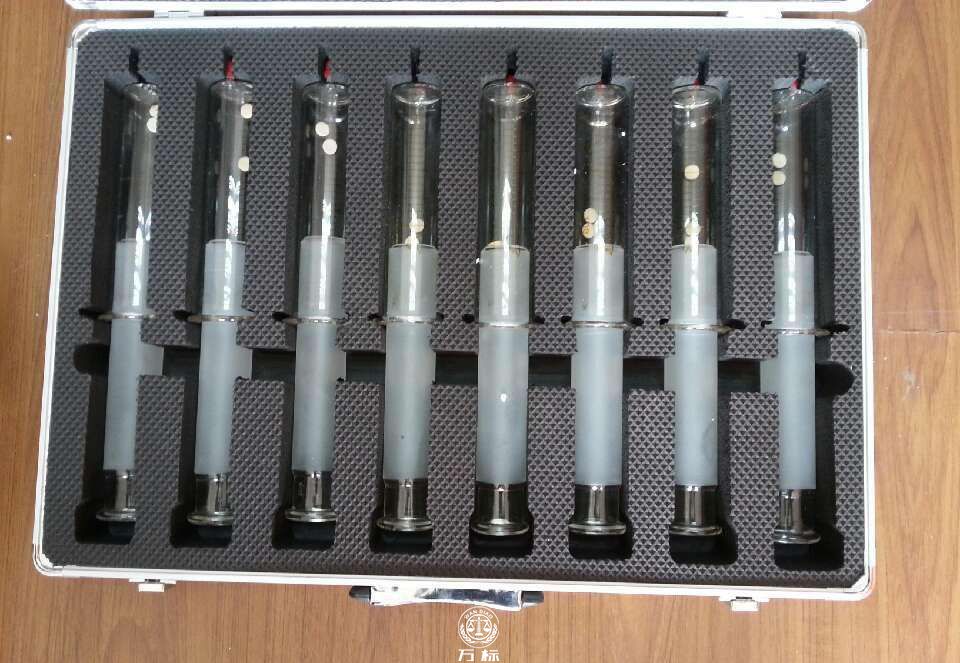

图1-1 取样工具箱

图1-2、1-3 取样工具箱与容器

（3）油样瓶应贴标签，注明设备名称，采样日期，采样人姓名，设备油温、空气湿度、电压等级、相别、编号、取样部位等。
（4）对色谱试验，应按试验方法要求进行采样。
（5）变压器采样时应从下部阀门处采样，采样前油门要先用干净抹布擦净，再放油冲洗干净，并放油冲洗油样瓶至少两遍，然后直接将油注入样瓶中（中间不得使用胶管、滤纸或其他容器、工具等过渡），必须将样瓶注满，不得留有空间，然后再用瓶塞盖紧，清扫干净后贴上标签。
（6）套管取油样较困难，因此可从套管顶部使用抽子和塑料管（或胶管）取样，但不能一种工具多个套管取样共同使用，以免影响测试的准确性。

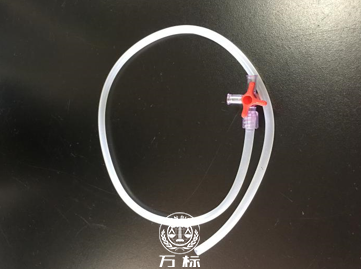

图1-4 取样三通与胶管

（7）取样时，样瓶与被采油样设备的油温相差不应大于3—5℃，特别是冬天要予先把变压器内的热油注入油样瓶内使之温热，然后把油倒出，并立即采油样装满样瓶。从户外拿进户内的空的、盛满油的油样瓶，应当塞紧并保持3 ~4h，直到其温度与室温相等以后，方可打开瓶塞。
（8）油样的数量：新油验收lkg（简化试验）、2kg（全分析试验），耐压试验0.5kg，色谱分析200—300mL（应取满瓶）。
（9）为使油样能反映实际情况，在取样过程中，油样不应该和潮气接触，取样的容器及连接管要保持清洁和干燥。
（10）取样部位应从设备底部的取样阀处取出，使取出的油样应能代表设备本体的油质，不可在净油器处取样代替变压器本体油样。
（11）事故取样，例如变压器发生突发性故障，使气体继电器跳闸后，这时如立即取油样，由于气体还没有得到充分的扩散，仅从变压器底部一处取样的代表性较差，可同时在上、下两部位分别取样，最好在突发性故障4~8h后再次取样。另外还要对气体继电器内的气体取样（如集有气体时）。
二、变压器油的采样方法
对于不同的试验项目，要用不同的容器取样。一般说来，含水量、含气量、溶解气体色谱分析用的油样要用注射器取，其他项目用的油样用棕色磨口瓶取。
用注射器取含水量、含气量测试用油样，主要是为了隔绝空气，含水量、含气量低的油，吸潮吸气速度极快，在空气中取样或用瓶子取样，测定的结果会有较大误差。即使用注射器取样，若注射器密封不良或因磨损过甚而泄漏，也会造成含水量上升4—10mg/kg、含气量上升约1%的误差。用注射器取油中溶解气体色谱分析用油样的目的除了隔绝空气外，还有防止油中溶解气体散失和试验时脱气方便。如果脱气装置对取样容器有特殊要求，那就必须配以专用取样容器了。
用棕色磨口瓶取样的优点有两个：一是能遮光；二是密封相对较好而又开启方便。对一般测试项目来说，油样见不见光，对测试结果影响不大，但对于介质损耗因数来说，油样见光后测试结果与不见光时明显不同，不用棕色瓶取样，测试结果是不准确的；即使用棕色瓶取样，也不宜在强光下长时间照射。
1.用注射器取样：

（1）取油样方法：设备的取样阀门应配上带有小嘴的连接器，在小嘴上接软管。取样前应排除取样管路中及取样阀门内的空气和“死油”，同时用设备本体的油冲洗管路（少油量设备可不进行此步骤）。取油样时油流应平缓。用注射器取样时，最好在注射器和软管之间接一小型金属三通阀。用注射器取样的方法示意图，如图1-5所示，在图a中，玻璃注射器5、与取油样接头1之间先接一小型三通阀门2，然后将三通阀门旋至图a所示位置，使死油经三通阀门排掉。然后将三通阀门转动至图b所示位置，使少量油进入玻璃注射器，冲洗接头3、直通阀4、软管以及注射器。此后将三通阀门转至图c所示位置，使玻璃注射器内的油和空气排空，上述b和c的过程可以重复2—3次。将三通阀门转至图d所示位置，油样在油的静压头的作用下，自动进入注射器，这时不应抽拉注射器的芯子，以免吸人空气，以及在玻璃注射器内出现真空，而使油样脱气，影响分析的准确性。油样取至足够数量时，即可关闭三通阀门和直通阀，如图e所示，并取下玻璃注射器，即用小胶头封闭玻璃注射器，小胶头内空气应尽量排尽，取样过程便告结束。玻璃注射器的芯子应清洁干燥，以免卡涩。

图1-5用注射器取样示意图

a）冲洗连接管 b）湿润和冲洗注射器 c)排空注射器

d）取油样        e）取下注射器
1-取油样接头   2-三通阀门   3-接头    4-直通阀
5-软管       6-玻璃注射器  7-变压器本体

（2）取气样的方法：取气样时应在气体继电器的放气嘴上套一小段乳胶管，乳胶管的另一头接一个小型金属三通阀与注射器连接（要注意乳胶管的内径与气体继电器的放气嘴及金属三通阀连接处要密封）。操作步骤和连接方法如图1-5所示：转动三通阀的方向，用气体继电器内的气体冲洗连接管路及注射器；转动三通阀，排空注射器；再转动三通阀取气样。取样后，关闭放气嘴，转动三通阀的方向使之封住注射器口，把注射器连同三通阀和乳胶管一起取下来，然后再取下三通阀，立即改用小胶头封住注射器（尽可能排尽小胶头内的空气）。取气时应注意不要让油进入注射器并注意人身安全。
2.用棕色磨口瓶取样：
（1）采样容器要用容量lkg的具有磨砂玻璃塞的棕色玻璃瓶。用汽油、肥皂液或磷酸三钠洗净，再用清水和蒸馏水洗清、烘干，使油样瓶清洁干燥，将瓶塞盖紧。采样后要贴上标签。
（2）采样前应当用洁净和不带毛头的绢丝或细白布将取样口周围擦净，用变压器油将油样瓶冲洗三遍。
（3）对运行中设备应从下部放油阀门取样。
（4）确定取样部位应遵循两个原则：一是样品应能代表总体，二是要从油质可能最劣的部位取样。“代表总体”就是要避免取滞留于某一死角、有受外界污染嫌疑的油。“油质最劣部位”是指当取样阀不止一个时，要使从中取出的油的质量可能为最差的一个。一般情况下，若取样阀到主体油之间有管路的话，则管路的油被认为是死角油。对于上、中、下都设有取样阀的变压器从底部取样阀取出的油被认为是变劣可能性最大的油。
（5）取样后要尽快做试验。油中溶解气体分析用油样，从取样到试验，间隔时间不宜超过4天；含水量、含气量试验油样不宜超过7天；击穿电压油样，在干燥的冬春季节，间隔时间不宜超过3天，在湿热的夏天，间隔时间越短越好，尽量避免从外地取样拿回实验室去做试验。
（6）对油桶和没有放油阀门的小变压器的取样。由油桶中取样的操作方法如下：
①开启桶盖前，需用干净棉纱或不带绒毛的细布将桶盖外部擦净，然后用清洁干净的取样管取样。如用事先洗净烘干的玻璃管取样，应将管插入油中并用拇指压紧管子上口，然后把管子放入瓶中，松开拇指，让油注入瓶中，切忌用嘴吸油入管。提出玻璃管时一面旋转，一面放出管中的油，以洗涤采样管。如此反复进行两次，然后吸取油样。
②试样油应从污染最严重的底部采取，必要时也可从上部取样（取样前应先将油桶滚动或晃动，以使油混合均匀）。
③在整批油桶内取样时，取样的桶数应能足够代表该批油的质量。一般可取两份样品进行试验；一为混合样品，即取自有代表性的数个容器底部的油样，并混合均匀；一为单一样品，即是从一个容器底部取的样品。
（7）对需要取样的高压套管，在停电检修时，从取样孔取油。
